2. Определите вид слева

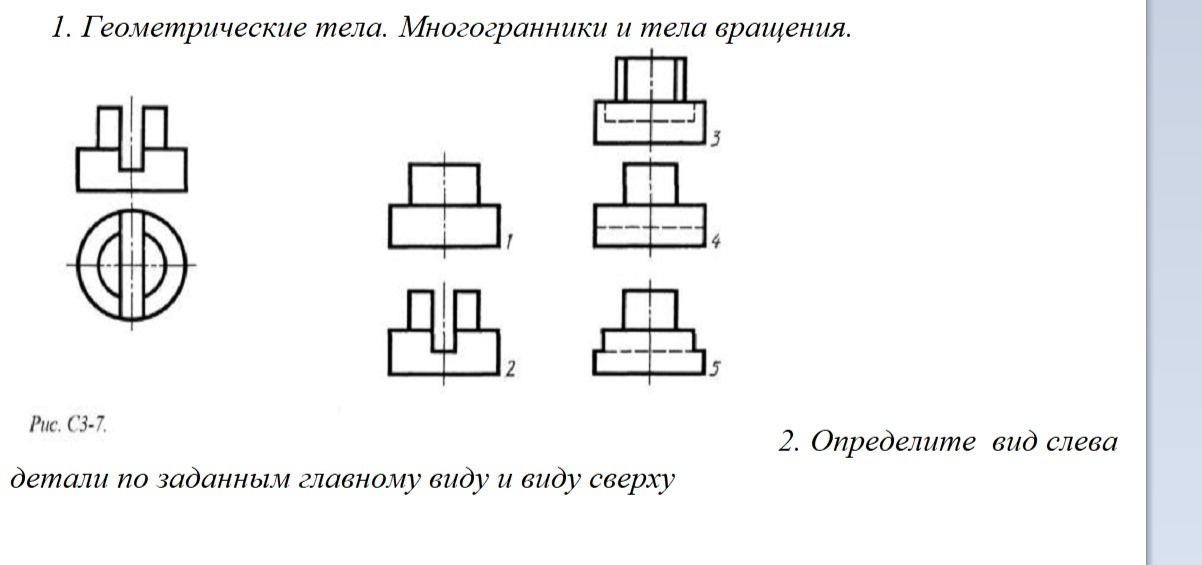

Задание 2: Определение вида слева

Чтобы определить вид слева для детали, представленной главным видом (верхняя проекция слева) и видом сверху (нижняя проекция слева), необходимо мысленно повернуть деталь так, чтобы смотреть на нее сбоку.

Анализ:

• Главный вид: Прямоугольник с двумя выступами прямоугольной формы сверху.


• Вид сверху: Круг с двумя внутренними прямоугольными вырезами, симметрично расположенными относительно центра.

Пространственное представление: Деталь имеет цилиндрическое основание, в котором прорезаны два симметричных прямоугольных паза.

Вид слева: Если смотреть на эту деталь слева, мы увидим прямоугольник, соответствующий ширине выступающего паза, и ниже — окружность, соответствующую диаметру основания. Поскольку пазы сквозные, вид слева будет представлять собой прямоугольник (очертание паза) поверх прямоугольника (очертание основания).

Описание вида слева: Вид слева будет представлять собой прямоугольник, в центре которого будет виден прямоугольный вырез, образованный двумя пазами. Нижняя часть будет представлять собой прямоугольник, соответствующий ширине цилиндрического основания. Более точно: это будет прямоугольник, внутри которого будут видны две вертикальные линии (границы пазов) и два горизонтальных отрезка, обозначающих начало и конец пазов.

Изображение вида слева (упрощенное описание):
