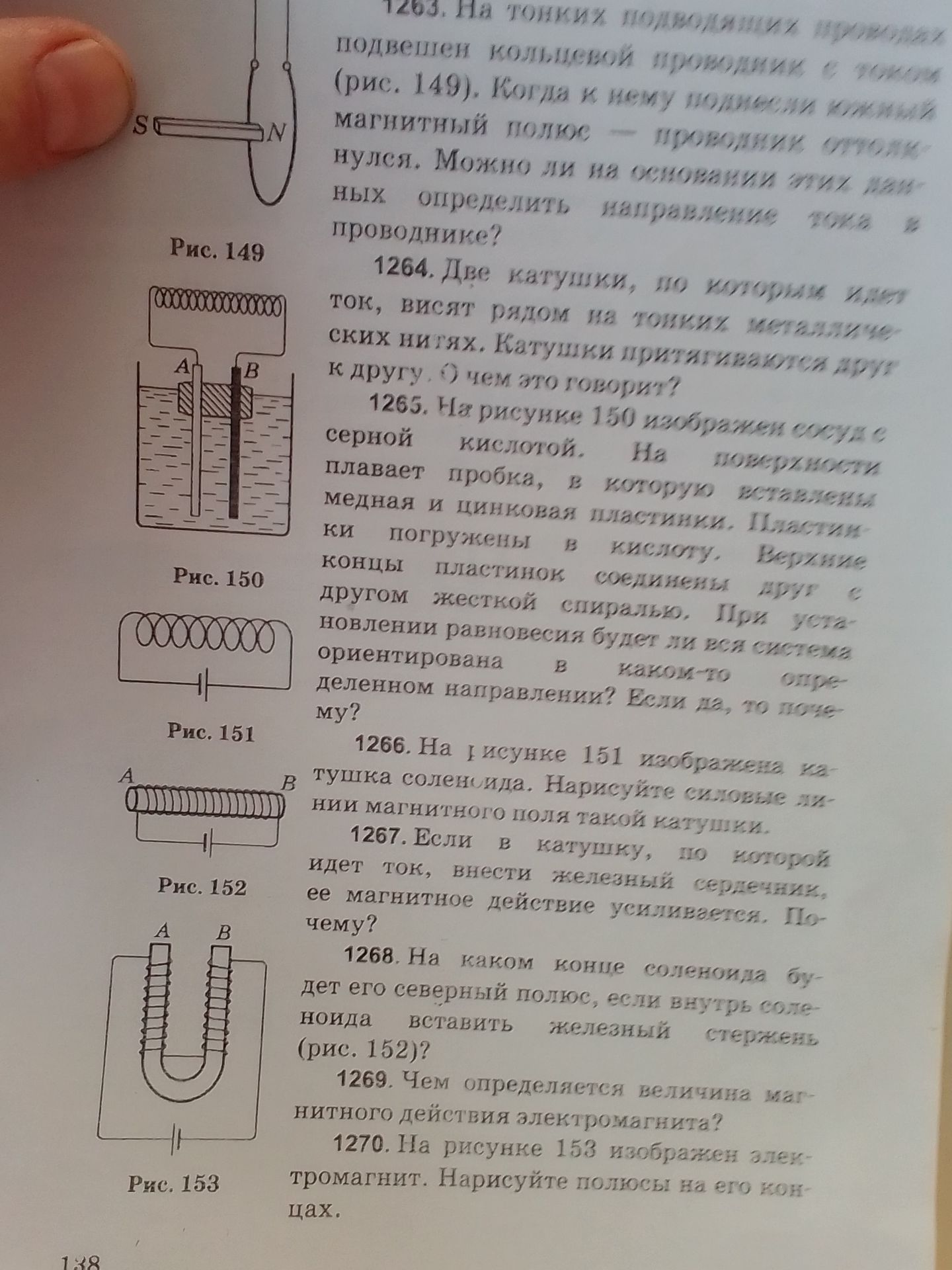

1266. На рисунке 151 изображена катушка соленоида. Нарисуйте силовые линии магнитного поля такой катушки.

Решение:

Для изображения силовых линий магнитного поля соленоида воспользуемся правилом буравчика (или правилом правой руки). Если обхватить соленоид правой рукой так, чтобы четыре пальца указывали направление тока в витках, то отогнутый большой палец укажет направление силовых линий внутри соленоида, то есть направление к северному полюсу. Силовые линии выходят из северного полюса и входят в южный, образуя замкнутые петли.

Ответ: Силовые линии выходят из северного полюса (N) и входят в южный (S), образуя замкнутые петли. Внутри соленоида они параллельны оси и направлены от южного полюса к северному.
