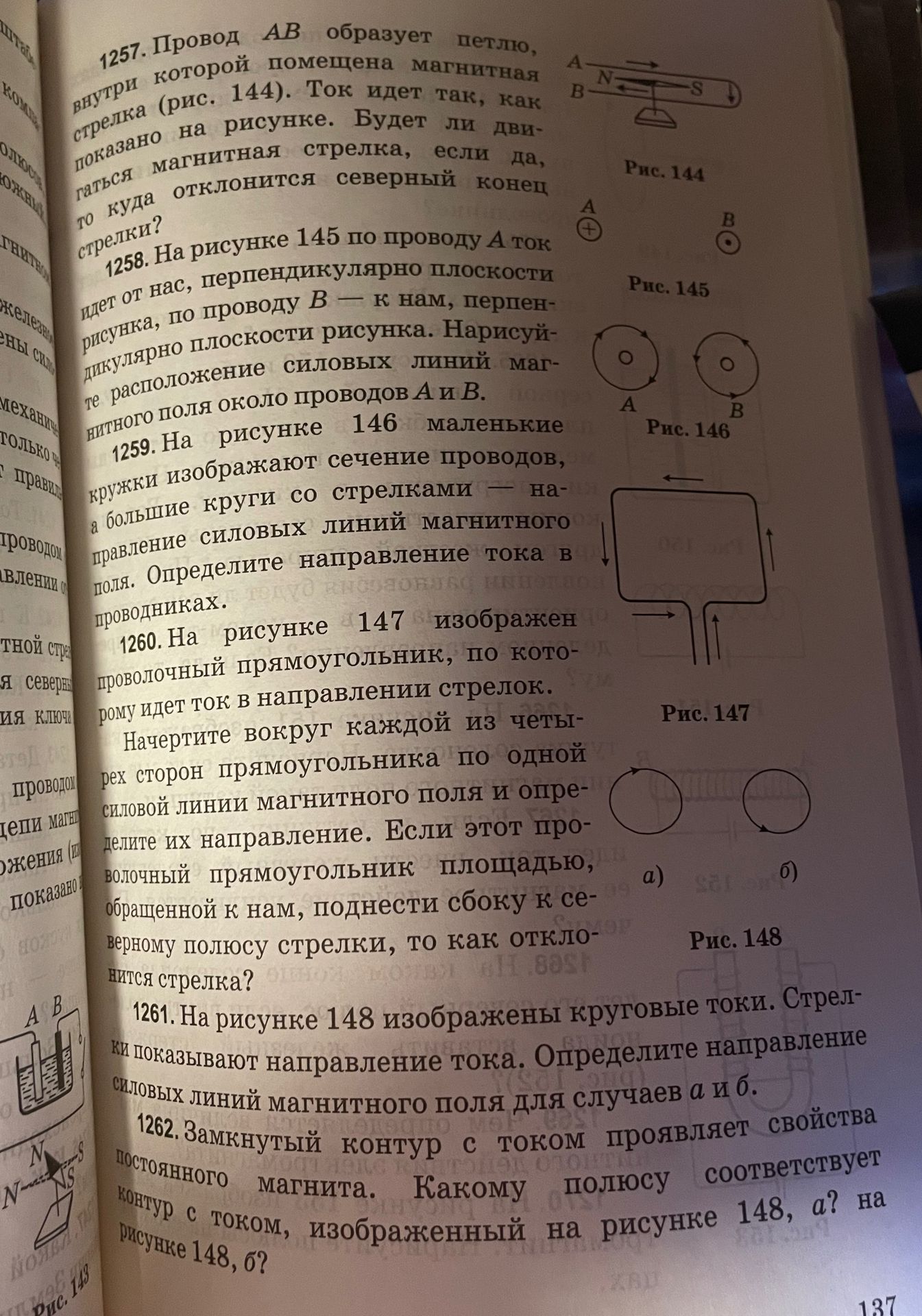

1261. На рисунке 148 изображены круговые токи. Стрелки показывают направление тока. Определите направление силовых линий магнитного поля для случаев а и б.

Решение:

Для определения направления силовых линий магнитного поля вокруг кругового тока используется правило буравчика (или правило правой руки).

Случай а):

Направление тока в круге — против часовой стрелки.

Если обхватить круг правой рукой так, чтобы пальцы следовали направлению тока (против часовой стрелки), то большой палец укажет направление силовых линий магнитного поля. В данном случае большой палец будет направлен ОТ нас (перпендикулярно плоскости рисунка).

Случай б):

Направление тока в круге — по часовой стрелке.

Если обхватить круг правой рукой так, чтобы пальцы следовали направлению тока (по часовой стрелке), то большой палец укажет направление силовых линий магнитного поля. В данном случае большой палец будет направлен К нам (перпендикулярно плоскости рисунка).

Ответ: а) Направление силовых линий магнитного поля — ОТ нас; б) Направление силовых линий магнитного поля — К нам.
