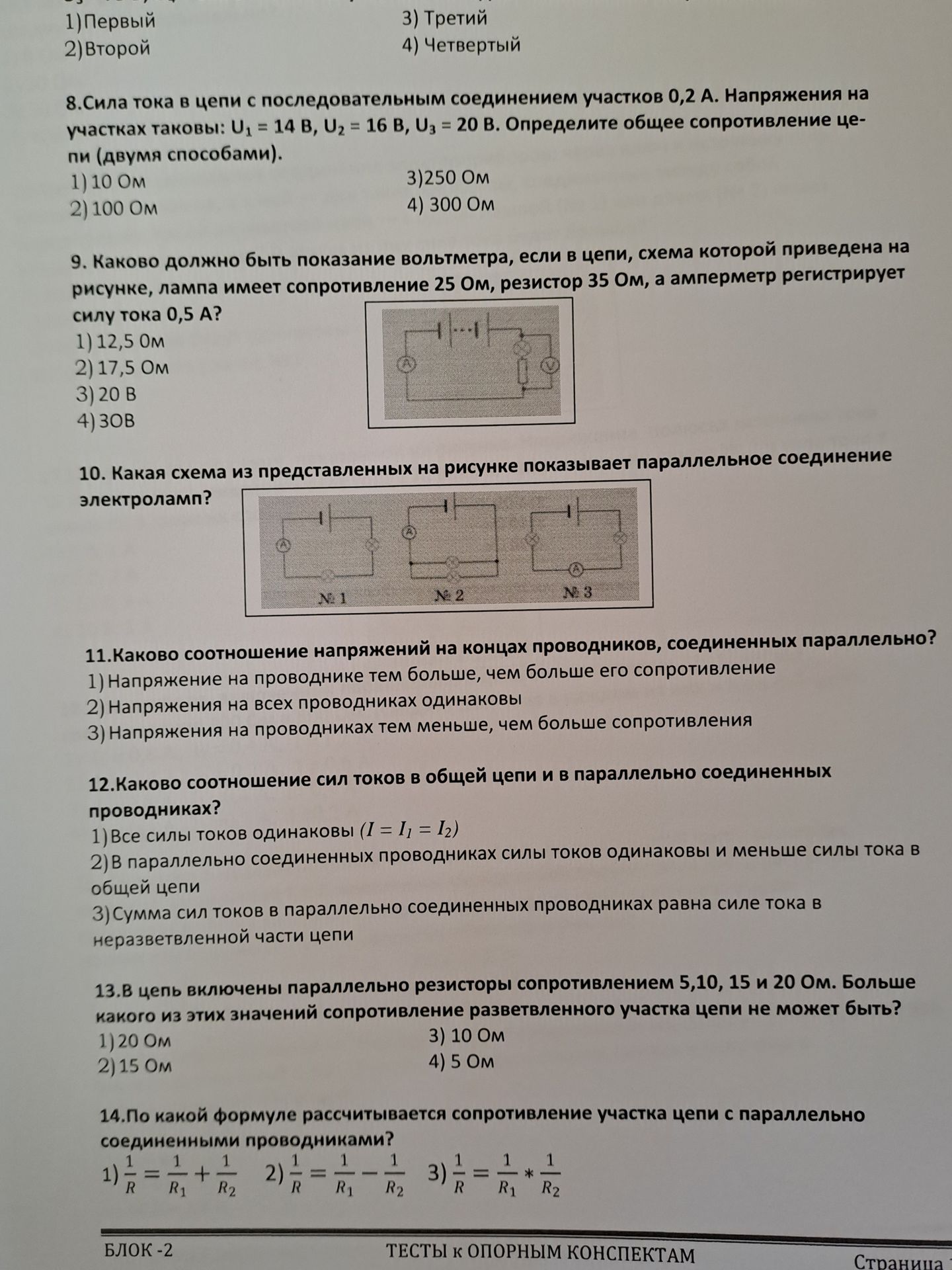

10. Какая схема из представленных на рисунке показывает параллельное соединение электроламп?

Решение:

Параллельное соединение — это такое соединение, при котором начало каждого элемента подключается к одному узлу, а конец — к другому.

На схеме №1 лампы соединены последовательно.

На схеме №2 лампы соединены параллельно.

На схеме №3 лампы соединены последовательно.

Ответ: №2.
