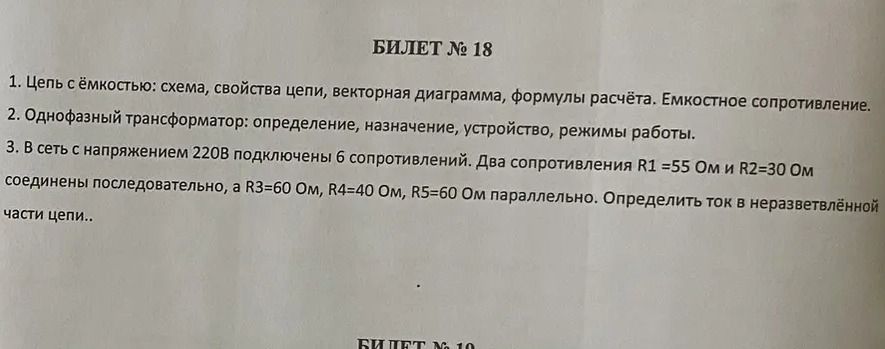

1. Цепь с ёмкостью: схема, свойства цепи, векторная диаграмма, формулы расчёта. Емкостное сопротивление. 2. Однофазный трансформатор: определение, назначение, устройство, режимы работы. 3. В сеть с напряжением 220В подключены 6 сопротивлений. Два сопротивления R1 =55 Ом и R2=30 Ом соединены последовательно, а R3=60 Ом, R4=40 Ом, R5=60 Ом параллельно. Определить ток в неразветвлённой части цепи..

Решение:

1. Цепь с ёмкостью

• Схема: Изображается конденсатор, подключенный к источнику переменного напряжения.
• Свойства цепи: Ток опережает напряжение на \( \frac{\pi}{2} \) (или 90 градусов). Реактивное сопротивление конденсатора обратно пропорционально частоте и ёмкости: \( X_C = \frac{1}{\omega C} = \frac{1}{2\pi f C} \).
• Векторная диаграмма: Вектор тока опережает вектор напряжения на 90 градусов.
• Формулы расчёта: \( I = \frac{U}{X_C} \), \( X_C = \frac{1}{\omega C} \).
• Емкостное сопротивление: \( X_C \) — сопротивление, оказываемое конденсатором переменному току.

2. Однофазный трансформатор

• Определение: Электрический аппарат, предназначенный для преобразования переменного тока одного напряжения в переменный ток другого напряжения того же назначения.
• Назначение: Повышение или понижение переменного напряжения.
• Устройство: Состоит из замкнутого стального сердечника (обычно из пластин электротехнической стали) и двух обмоток — первичной и вторичной.
• Режимы работы: Работа без нагрузки (холостой ход), работа с нагрузкой, короткое замыкание (испытание).

3. Расчёт тока в цепи

Дано:

• Напряжение сети: \( U = 220 \text{ В} \)
• Сопротивления: \( R_1 = 55 \text{ Ом}, R_2 = 30 \text{ Ом} \) (последовательно)
• Сопротивления: \( R_3 = 60 \text{ Ом}, R_4 = 40 \text{ Ом}, R_5 = 60 \text{ Ом} \) (параллельно)

Найти:

• Ток в неразветвлённой части цепи: \( I \)

Решение:

1. Рассчитаем эквивалентное сопротивление последовательного участка R1 и R2:
   \( R_{12} = R_1 + R_2 = 55 \text{ Ом} + 30 \text{ Ом} = 85 \text{ Ом} \)
2. Рассчитаем эквивалентное сопротивление параллельного участка R3, R4, R5:
   \( \frac{1}{R_{345}} = \frac{1}{R_3} + \frac{1}{R_4} + \frac{1}{R_5} = \frac{1}{60 \text{ Ом}} + \frac{1}{40 \text{ Ом}} + \frac{1}{60 \text{ Ом}} \)
   Приведём к общему знаменателю (120):
   \( \frac{1}{R_{345}} = \frac{2}{120} + \frac{3}{120} + \frac{2}{120} = \frac{7}{120} \text{ Ом}^{-1} \)
   \( R_{345} = \frac{120}{7} \text{ Ом} \approx 17.14 \text{ Ом} \)
3. Общее эквивалентное сопротивление цепи (предполагаем, что R12 и R345 соединены последовательно, так как не указано иное):
   \( R_{общ} = R_{12} + R_{345} = 85 \text{ Ом} + \frac{120}{7} \text{ Ом} = \frac{595 + 120}{7} \text{ Ом} = \frac{715}{7} \text{ Ом} \approx 102.14 \text{ Ом} \)
4. Рассчитаем ток в неразветвлённой части цепи (общий ток):
   \( I = \frac{U}{R_{общ}} = \frac{220 \text{ В}}{\frac{715}{7} \text{ Ом}} = \frac{220 \times 7}{715} \text{ А} = \frac{1540}{715} \text{ А} \approx 2.15 \text{ А} \)

Ответ: Ток в неразветвлённой части цепи составляет примерно 2.15 А.
