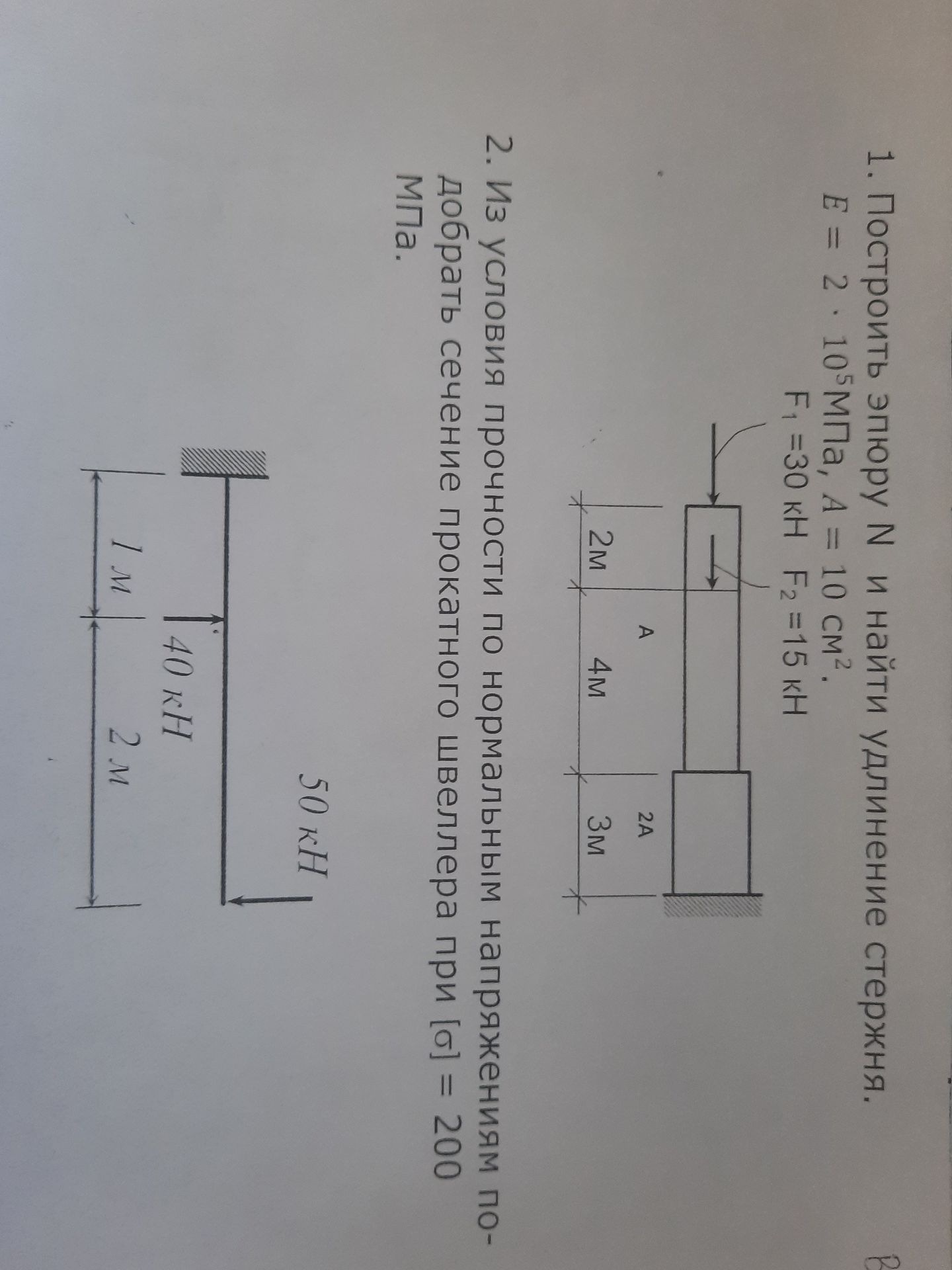

Дано:
Модуль упругости \( E = 2 \cdot 10^5 \text{ МПа} = 2 \cdot 10^8 \text{ кН/м}^2 \)
Площадь поперечного сечения \( A = 10 \text{ см}^2 = 10 \cdot 10^{-4} \text{ м}^2 \)
Сила \( F_1 = 30 \text{ кН} \)
Сила \( F_2 = 15 \text{ кН} \)
Длины участков: \( l_A = 2 \text{ м} \), \( l_{2A} = 4 \text{ м} \), \( l_A' = 3 \text{ м} \)
1. Построение эпюры N (продольных сил):
Разделим стержень на три участка в соответствии с изменением площади поперечного сечения и приложением сил.
Эпюра N:
На всех участках стержня действует постоянная продольная сила \( N = -45 \text{ кН} \). Это означает, что стержень растянут по всей длине. Эпюра представляет собой прямоугольник на уровне \( -45 \text{ кН} \).
2. Нахождение удлинения стержня:
Удлинение стержня \( \Delta L \) определяется как сумма удлинений по каждому участку:
\[ \Delta L = \sum \frac{N_i \cdot l_i}{E \cdot A_i} \]
Участок 1: \( \Delta L_1 = \frac{N_1 \cdot l_A}{E \cdot A} = \frac{-45 \text{ кН} \cdot 2 \text{ м}}{2 \cdot 10^5 \text{ МПа} \cdot 10 \text{ см}^2} = \frac{-45 \text{ кН} \cdot 2 \text{ м}}{2 10^8 \text{ кН/м}^2 \cdot 10 10^{-4} \text{ м}^2} = \frac{-90}{200} = -0.45 \text{ мм} \)
Участок 2: \( \Delta L_2 = \frac{N_2 \cdot l_{2A}}{E \cdot (2A)} = \frac{-45 \text{ кН} \cdot 4 \text{ м}}{2 10^8 \text{ кН/м}^2 \cdot (2 10 10^{-4} \text{ м}^2)} = \frac{-180}{400} = -0.45 \text{ мм} \)
Участок 3: \( \Delta L_3 = \frac{N_3 \cdot l_{A'}}{E \cdot A} = \frac{-45 \text{ кН} \cdot 3 \text{ м}}{2 10^8 \text{ кН/м}^2 \cdot 10 10^{-4} \text{ м}^2} = \frac{-135}{200} = -0.675 \text{ мм} \)
Общее удлинение: \( \Delta L = \Delta L_1 + \Delta L_2 + \Delta L_3 = -0.45 \text{ мм} - 0.45 \text{ мм} - 0.675 \text{ мм} = -1.575 \text{ мм} \)
Ответ: Эпюра N на всех участках равна -45 кН. Общее удлинение стержня составляет -1.575 мм (растяжение).
Дано:
Максимальное допустимое нормальное напряжение \( [\sigma] = 200 \text{ МПа} \)
Схема балки: консольная балка.
Расстояние от опоры до силы \( P_1 = 50 \text{ кН} \) - \( L_1 = 2 \text{ м} \).
Распределенная нагрузка \( q = 40 \text{ кН/м} \) на участке \( L_2 = 1 \text{ м} \).
1. Определение максимального изгибающего момента:
Максимальный изгибающий момент в консольной балке возникает у опоры.
Момент от сосредоточенной силы \( M_{F1} = P_1 \cdot L_1 = 50 \text{ кН} \cdot 2 \text{ м} = 100 \text{ кН} \text{м} \).
Момент от распределенной нагрузки \( M_q = \frac{q \cdot L_2^2}{2} = \frac{40 \text{ кН/м} \cdot (1 \text{ м})^2}{2} = 20 \text{ кН} \text{м} \).
Максимальный изгибающий момент: \( M_{max} = M_{F1} + M_q = 100 \text{ кН} \text{м} + 20 \text{ кН} \text{м} = 120 \text{ кН} \text{м} \).
2. Подбор сечения швеллера:
Условие прочности по нормальным напряжениям при изгибе:
\[ \sigma_{max} = \frac{M_{max}}{W} \le [\sigma] \]
Где \( W \) — момент сопротивления сечения.
Отсюда, минимальный требуемый момент сопротивления:
\[ W_{req} \ge \frac{M_{max}}{[\sigma]} \]
Переведем единицы измерения:
\[ M_{max} = 120 \text{ кН} \text{м} = 120 \u0014 10^6 \text{ Н} \text{мм} \]
\[ [\sigma] = 200 \text{ МПа} = 200 \text{ Н/мм}^2 \]
\[ W_{req} \ge \frac{120 \u0014 10^6 \text{ Н} \text{мм}}{200 \text{ Н/мм}^2} = 600000 \text{ мм}^3 \]
Теперь необходимо обратиться к сортаменту прокатных швеллеров (ГОСТ 8240-97 или аналогичный) и выбрать швеллер, момент сопротивления которого \( W \) больше или равен \( 600000 \text{ мм}^3 \).
По стандартным таблицам моментов сопротивления для швеллеров:
Швеллер №36 имеет момент сопротивления \( W = 690000 \text{ мм}^3 \), что удовлетворяет условию \( W \ge 600000 \text{ мм}^3 \).
Ответ: Для обеспечения прочности следует подобрать прокатный швеллер №36.
