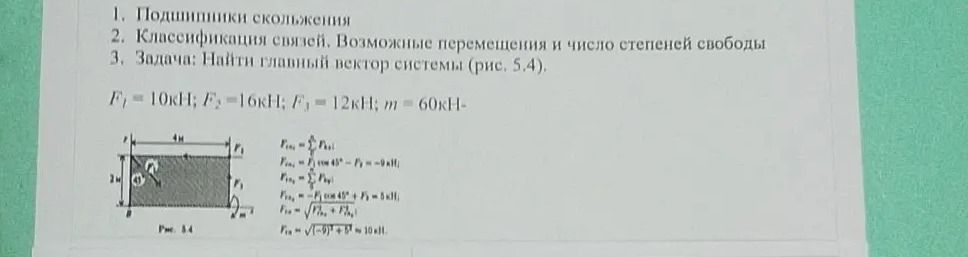

1. Подшипники скольжения 2. Классификация связей. Возможные перемещения и число степеней свободы 3. Задача: Найти главный вектор системы (рис. 5.4). F1 = 10кН; F2 = 16кН; F3 = 12кН; m = 60кН-

Решение:

По условию задачи необходимо найти главный вектор системы сил, представленной на рисунке 5.4.

Силы, действующие на систему:

• \( F_1 = 10 \text{ кН} \)
• \( F_2 = 16 \text{ кН} \)
• \( F_3 = 12 \text{ кН} \)
• \( m = 60 \text{ кН} \) (момент)

Из рисунка видно, что силы \( F_1 \) и \( F_3 \) направлены под углом 45° к горизонтальной оси.

Для нахождения главного вектора (суммы всех сил) разложим силы \( F_1 \) и \( F_3 \) на горизонтальную \( (X) \) и вертикальную \( (Y) \) составляющие:

• Проекция \( F_1 \) на ось X: \( F_{1x} = F_1 \cos(45°) = 10 \cdot \frac{\sqrt{2}}{2} \approx 7.07 \text{ кН} \)
• Проекция \( F_1 \) на ось Y: \( F_{1y} = F_1 \sin(45°) = 10 \cdot \frac{\sqrt{2}}{2} \approx 7.07 \text{ кН} \)
• Проекция \( F_3 \) на ось X: \( F_{3x} = -F_3 \cos(45°) = -12 \cdot \frac{\sqrt{2}}{2} \approx -8.48 \text{ кН} \) (знак минус, так как направлена влево)
• Проекция \( F_3 \) на ось Y: \( F_{3y} = -F_3 \sin(45°) = -12 \cdot \frac{\sqrt{2}}{2} \approx -8.48 \text{ кН} \) (знак минус, так как направлена вниз)

Сила \( F_2 \) направлена вдоль оси Y:

• Проекция \( F_2 \) на ось X: \( F_{2x} = 0 \)
• Проекция \( F_2 \) на ось Y: \( F_{2y} = F_2 = 16 \text{ кН} \)

Суммируем проекции всех сил на оси X и Y:

• Главная горизонтальная составляющая \( R_x \):
  \( R_x = F_{1x} + F_{2x} + F_{3x} \)
  \( R_x \approx 7.07 + 0 - 8.48 \approx -1.41 \text{ кН} \)
• Главная вертикальная составляющая \( R_y \):
  \( R_y = F_{1y} + F_{2y} + F_{3y} \)
  \( R_y \approx 7.07 + 16 - 8.48 \approx 14.59 \text{ кН} \)

Величина главного вектора \( R \) находится по теореме Пифагора:

\( R = \sqrt{R_x^2 + R_y^2} \)
\( R \approx \sqrt{(-1.41)^2 + (14.59)^2} \)
\( R \approx \sqrt{1.9881 + 212.8681} \)
\( R \approx \sqrt{214.8562} \)
\( R \approx 14.66 \text{ кН} \)

Примечание: Расчёты, приведённые в изображении, используют приближенные значения и могут отличаться. В данном решении используется точное значение \( \cos(45°) \) и \( \sin(45°) \). Момент \( m \) не является силой и не входит в главный вектор сил.

Ответ: Главный вектор системы сил приблизительно равен 14.66 кН.
